ИНФОРМАЦИЯ О ПРОДУКТЕ

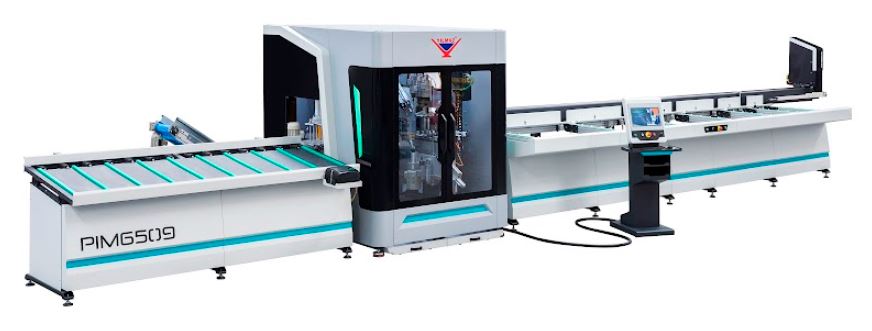

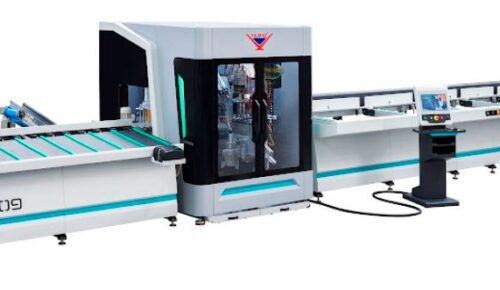

PIM 6509 — это 8-осевой обрабатывающий центр с ЧПУ, специально разработанный для обработки любых видов ПВХ-профилей, представленных на рынке. Станок может выполнять все операции на четырех сторонах ПВХ-профилей, такие как фрезерование, открытие шпоночных отверстий, прорезей для воды, отверстий для петель, отверстий для ручек, маркировка, резка пильным полотном и т. д. PIM 6509 имеет функцию программирования, которая обеспечивает минимальное количество отходов и максимальное количество производство. 7 кусков профилей из ПВХ могут быть размещены на подающем конвейере станка, а 3-осевой пневматический захват перемещает их в центр фрезерования и резки для операций фрезерования и резки. Оператор наносит штрих-коды на обработанные профили, чтобы подготовить их к сварке.


ПОСМОТРЕТЬ ВИДЕО ПРОДУКТА

КАТАЛОГ

СТАНДАРТНЫЕ АКСЕССУАРЫ

  • Всего 11 инструментов, включая фрезы и сверла.
  • Принтер штрих-кода
  •  Защитное ограждение вокруг машины
  •  Клавиатура и мышь

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

  •  Наклонный конвейер для стружки
  •  Вакуумный экстрактор стружки KP 3500
  •  Логистическое оборудование мастерской
  •  Запасной пильный диск Ø 550 мм
  •  Запасные фрезы

GENERAL FEATURES

  •  Система сервоуправления, обеспечивающая движение ЧПУ по 8 осям
  •  Полностью автоматизированная подача, переноска, позиционирование, резка и перемещение блоков
  •  Выполнение операций на четырех сторонах ПВХ-профилей, таких как фрезерование, открытие шпоночных отверстий, отверстий для воды, отверстий под петли, отверстий для ручек, маркировка, резка пильным полотном и т. д.
  •  Пневматический захват для точного позиционирования профиля, перемещающегося по трем осям.
  •  Горизонтальный и вертикальный зажим заготовки во время распиловки
  •  Производительность по обработке профиля 2200-2400 п.м./ 8 часов

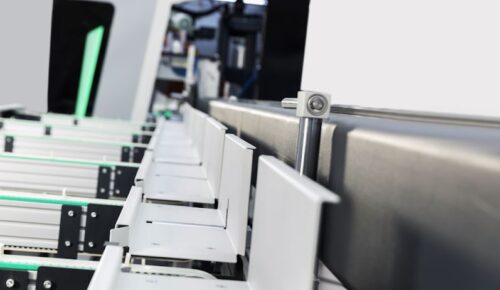

  •  Автоматическая конвейерная установка грузоподъемностью 7 шт. профилей

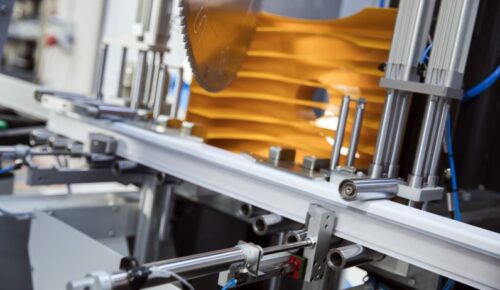

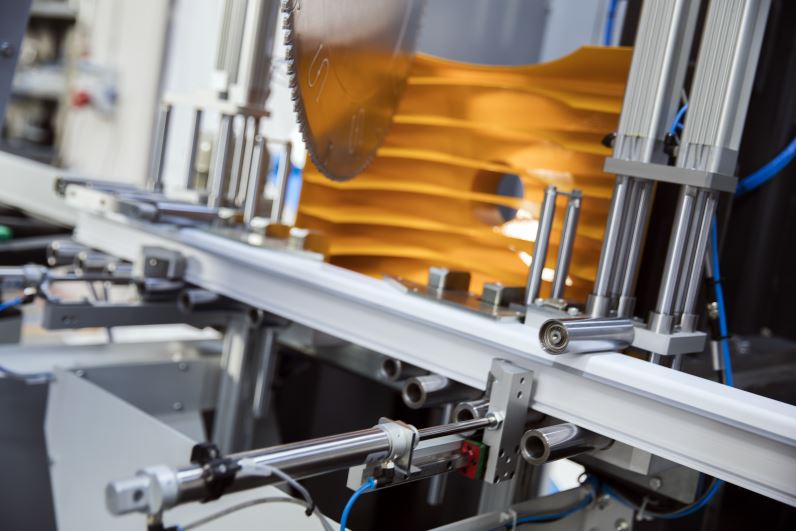

  •  Отрезной пильный диск с сервоуправлением диаметром 550 мм. который вращается в диапазоне от 30⁰ до 150⁰
  •  ПК на базе Windows и 15,6-дюймовый сенсорный ЖК-монитор
  •  Подключение к удаленному рабочему столу и оказание технической поддержки
  •  Программное обеспечение с удобным интерфейсом, совместимое с программами САПР.
  •  Возможность одновременного выполнения операций фрезерования и резки
  •  Простая интеграция со сварочными машинами с ЧПУ и машинами для зачистки углов.
  •  Автоматическая система распознавания профиля рамы и створки
  •  Автоматическая система контроля ширины и высоты профиля
  •  Автоматическая система смазки
  •  Контроль низкого давления для обеспечения безопасности операций
  •  Светодиодное внутреннее освещение

ВИДЕО ПРОДУКТА

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

17 kW 34 A 400V AC 3P
PE 50-60 Hz
2.440 RPM
18.000 RPM
D: Ø550 mm
d: Ø30 mm
250 L/min.
6-8 Bar
279x1.344x231
3.650 Kg / 4.106

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

Все операции можно производить на 4-х поверхностях профиля, кроме насечки.
  1. Канализация
  2. Barel на карте
  3. Расположение руки
  4. Заблокировать канал и т. Д.
  5. Маркировка

  1. Прежде всего, протяните кабель Ethernet от модема к боковой стороне машины.
  2. Включите электрическую панель машины.
  3. Подключите кабель Ethernet к концентратору на панели.
  4. Определите компьютер машины, выполнив настройки IP со своего офисного компьютера.
